L'objectif de cet article est d'expliciter les différents liens liens logiques et liens physiques entre les objets du catalogue.
Les liens de parenté entre objets d'un même module sont expliqués dans ces articles :
- [Basics] Les objets du glossaire en détail
- [Basics] Les objets du dictionnaire en détail
- [Basics] Les objets des traitements en détail
- [Basics] Les objets des usages en détail
Les liens entre objets du catalogues et des autres modules sont décrits dans ces articles :
- Les objets du module Produits en détail
- Les objets de la Gouvernance en détail
- Les objets de la stratégie en détail
Note : les liens entre les objets des modules Stratégie, Gouvernance et Produits sont décrits dans leurs articles respectifs.
Comme décrit dans l'article "le métamodèle DataGalaxy", il est possible de relier les objets des modules entre eux.
L'objectif de cette manipulation est de :
- Mettre en évidence l'utilisation des objets.
- Alimenter le module d'analyse (exploration & lineage).
Dans le tableau ci-dessous :
- Les liens physiques (représentés en gris) : sont ceux qui apparaissent dans le lineage et l'analyse exploratoire. Seuls ces 5 types de liens en font partie :
- Implémente / Est implémenté par
- Utilise / Est utilisé par
- Appelle / Fait appel à
- Est une entrée(sortie) pour / a pour entrée(sortie)
- Est un usage source(destination) pour / a pour usage source (destination)
- Les liens logiques (représentés en bleu) : sont ceux qui n'apparaissent que dans l'analyse exploratoire
En images, les liens ...
... entre modules
... au sein du catalogue

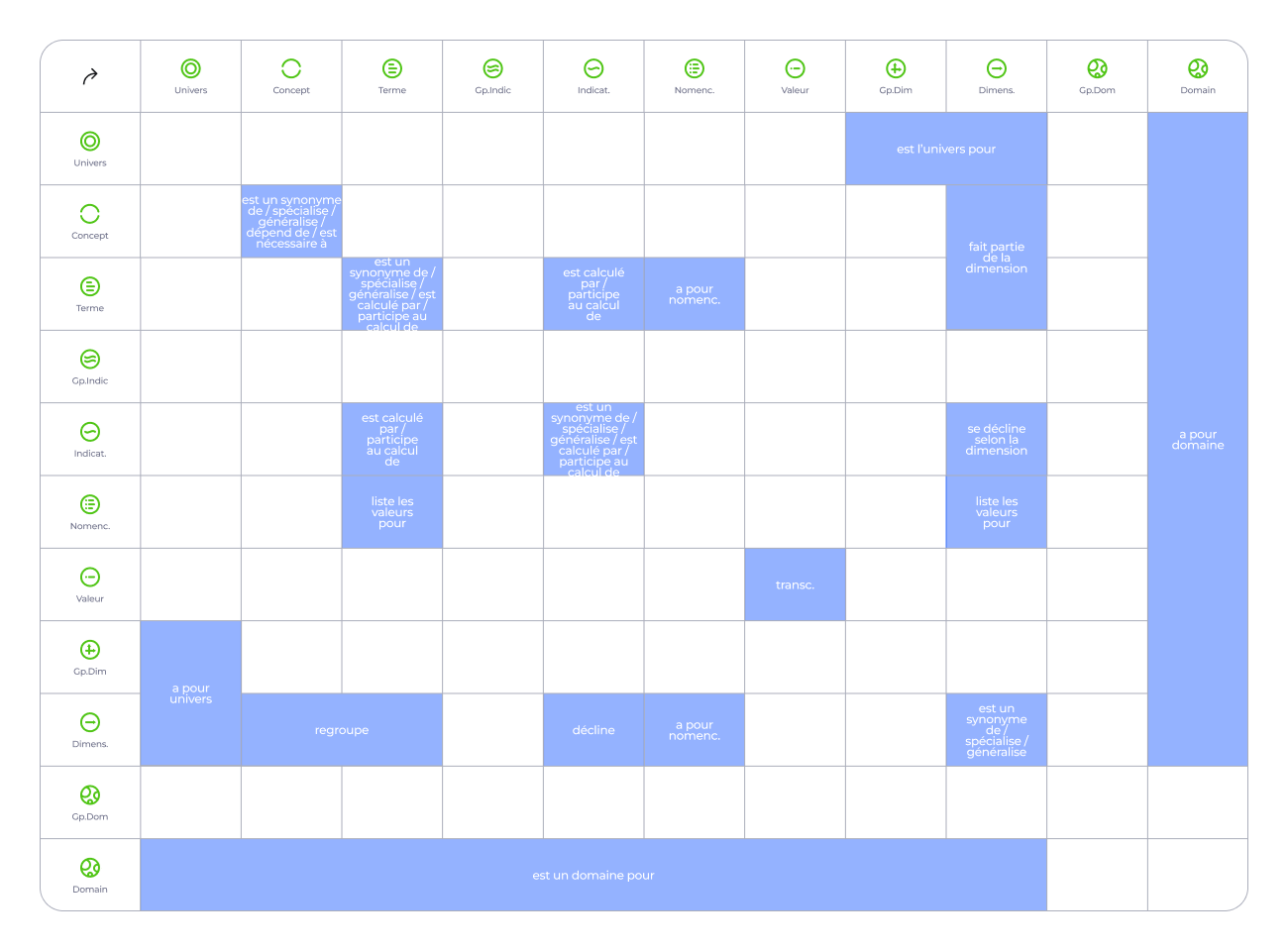

... au sein du glossaire
... spécifiques (univers / domaine)
En détails ...
... depuis le glossaire
Objet de type A | Relation de A vers B | Relation de B vers A | Objet de type B |
Univers | Liens logiques | ||
a pour domaine | est un domaine pour | Domaine | |
est l'univers pour | a pour univers | Dimension | |
Database | |||
Flux de données | |||
Application | |||
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Concept | Liens logiques | ||
a pour domaine | est un domaine pour | Domaine | |
est un synonyme de | est un synonyme de | Concept | |
généralise | spécialise | ||
spécialise | généralise | ||
dépend de | est nécessaire à | ||
est nécessaire à | dépend de | ||
fait partie de la dimension | regroupe | Dimension | |
est lié à | est lié à | Tous les objets de DataGalaxy | |
a pour système d'enregistrement | est un système d'enregistrement pour | Database FileStore Source NoSQL Source TagBase Modèle Répertoire Equipement | |
Liens physiques | |||
est utilisé par | utilise | Application Composant | |
est implémenté par | implémente | Database Table Colonne Champ | |
Terme métier | Liens logiques | ||
a pour domaine | est un domaine pour | Domaine | |
est synonyme de | est synonyme de | Terme métier | |
généralise | spécialise | ||
spécialise | généralise | ||
est calculé par | participe au calcul de | Terme métier | |
participe au calcul de | est calculé par | ||
a pour nomenclature | liste les valeurs pour | Nomenclature | |
fait partie de la dimension | regroupe | Dimension | |
a pour système d'enregistrement | est un système d'enregistrement pour | Database FileStore Source NoSQL Source TagBase Modèle Répertoire Equipement | |
est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
est implémenté par | implémente | Database Table Colonne Champ | |
est utilisé par | utilise | Application Composant | |
Indicateur | Liens logiques | ||
a pour domaine | est un domaine pour | Domaine | |
est calculé par | participe au calcul de | Terme métier | |
participe au calcul de | est calculé par | ||
se décline selon la dimension | décline | Dimension | |
est synonyme de | est synonyme de | Indicateur | |
généralise | spécialise | ||
spécialise | généralise | ||
est lié à | est lié à | Tous les objets de DataGalaxy | |
a pour système d'enregistrement | est un système d'enregistrement pour | Database | |
Liens physiques | |||
| est implémenté par | implémente | Database Table Colonne Champ | |
est utilisé par | utilise | Application Composant | |
Groupe d'indicateurs | Liens logiques | ||
a pour domaine | est un domaine pour | Domaine | |
| a pour système d'enregistrement | est un système d'enregistrement pour | Database FileStore Source NoSQL Source TagBase Modèle Répertoire Equipement | |
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
est utilisé par | utilise | Application Composant | |
| est implémenté par | implémente | Database Table Colonne Champ | |
Nomenclature | Liens logiques | ||
a pour domaine | est un domaine pour | Domaine | |
liste les valeurs pour | a pour nomenclature | Terme métier | |
est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
est utilisé par | utilise | Application Composant | |
est implémenté par | implémente | Database Table Colonne Champ | |
Valeur de nomenclature | Liens logiques | ||
est lié à | est lié à | Tous les objets de DataGalaxy | |
a pour domaine | est un domaine pour | Domaine | |
transcode | transcode | Valeur de nomenclature | |
Domaine | Liens logiques | ||
est un domaine pour | a pour domaine | Univers | |
Application Composant | |||
Flux de données | |||
Database | |||
est lié à | est lié à | Tous les objets de DataGalaxy | |
Groupe de domaines | Aucune relation possible pour ce type d'objet | NA | |
Dimension | Liens logiques | ||
a pour domaine | est un domaine pour | Domaine | |
a pour univers | est un univers pour | Univers | |
décline | se décline selon la dimension | Indicateur | |
regroupe | fait partie de la dimension | Concept | |
est un synonyme de | est un synonyme de | Dimension | |
généralise | spécialise | ||
spécialise | généralise | ||
| liste les valeurs pour | a pour nomenclature | Nomenclature | |
est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
| est utilisé par | utilise | Application Composant | |
est implémenté par | implémente | Database Table Colonne Champ | |
Groupe de dimensions | Liens logiques | ||
a pour domaine | est un domaine pour | Domaine | |
a pour univers | est un univers pour | Univers | |
est lié à | est lié à | Tous les objets de DataGalaxy | |
| Liens physiques | |||
| est implémenté par | implémente | Database Table Colonne Champ | |
| est utilisé par | utilise | Application Composant | |
... depuis le dictionnaire
Objet de type A | Relation de A vers B | Relation de B vers A | Objet de type B |
Sources : | Liens logiques | ||
a pour domaine | est un domaine pour | Domaine | |
a pour univers | est un univers pour | Univers | |
est une source de données pour | a pour source de données | Application | |
| est un système d'enregistrement pour | a pour système d'enregistrement | Concept Terme métier Indicateur Groupe d'indicateurs | |
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
est une entrée pour | a pour entrée | Flux de données | |
est une sortie pour | a pour sortie | ||
est utilisé par | utilise | Application Composant | |
Database Table Colonne Champ | |||
| implémente | est implémenté par | Concept Terme métier Indicateur Groupes d’indicateurs Nomenclatures Dimensions Groupes de dimensions | |
Conteneurs : | Liens logiques | ||
a pour domaine | est un domaine pour | Domaine | |
a pour univers | est un univers pour | Univers | |
est une source de données pour | a pour source de données | Application | |
| est un système d'enregistrement pour | a pour système d'enregistrement | Concept Terme métier Indicateur Groupe d'indicateurs | |
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
est une entrée pour | a pour entrée | Flux de données | |
est une sortie pour | a pour sortie | ||
est utilisé par | utilise | Application Composant | |
Database Table Colonne Champ | |||
| implémente | est implémenté par | Concept Terme métier Indicateur Groupes d’indicateurs Nomenclatures Dimensions Groupes de dimensions | |
Structures : | Liens logiques | ||
a pour domaine | est un domaine pour | Domaine | |
a pour univers | est un univers pour | Univers | |
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
implémente | est implémenté par | Concept | |
est utilisé par | utilise | Application Composant | |
Database Table Colonne Champ | |||
est une entrée pour | a pour entrée | Flux de données | |
est une sortie pour | a pour sortie | ||
Champs : | Liens logiques | ||
a pour domaine | est un domaine pour | Domaine | |
a pour univers | est un univers pour | Univers | |
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
implémente | est implémenté par | Concept | |
est utilisé par | utilise | Application Composant | |
Database Table Colonne Champ | |||
est une entrée pour | a pour entrée | Flux de données | |
est une sortie pour | a pour sortie | ||
... depuis les traitements
Objet de type A | Relation de A vers B | Relation de B vers A | Objet de type B |
Flux de données | Liens logiques | ||
dépend de | est nécessaire à | Flux de données | |
est nécessaire à | dépend de | ||
précède | suit | ||
suit | précède | ||
a pour univers | est un univers pour | Univers | |
a pour domaine | est un domaine pour | Domaine | |
est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
a pour entrée | est une entrée pour | Database Table Colonne Champ | |
a pour sortie | est une sortie pour | ||
a pour usage source | est un usage source pour | Application | |
a pour usage destination | est un usage destination pour | ||
Traitement de données | Liens logiques | ||
dépend de | est nécessaire à | Traitement de données | |
est nécessaire à | dépend de | ||
précède | suit | ||
suit | précède | ||
a pour univers | est un univers pour | Univers | |
a pour domaine | est un domaine pour | Domaine | |
est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
a pour entrée | est une entrée pour | Database | |
a pour sortie | est une sortie pour | ||
a pour usage source | est un usage source pour | Application | |
a pour usage destination | est un usage destination pour | ||
... depuis les usages
Objet de type A | Relation de A vers B | Relation de B vers A | Objet de type B |
Application | Liens logiques | ||
| a pour domaine | est un domaine pour | Domaine | |
a pour univers | est un univers pour | Univers | |
a pour source de donnée | est une source de donnée pour | Database | |
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
utilise | est utilisé par | Concept Groupe de dimensions | |
Database | |||
fait appel à | est appelé par | Application | |
est appelé par | fait appel à | ||
est un usage source pour | a pour usage source | Flux de données | |
est un usage destination pour | a pour usage destination | ||
Algorithme | Liens logiques | ||
| a pour domaine | est un domaine pour | Domaine | |
a pour univers | est un univers pour | Univers | |
a pour source de donnée | est une source de donnée pour | Database | |
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
utilise | est utilisé par | Concept | |
Database | |||
| fait appel à | est appelé par | Application | |
est appelé par | fait appel à | ||
est un usage source pour | a pour usage source | Flux de données | |
est un usage destination pour | a pour usage destination | ||
DataSet | Liens logiques | ||
| a pour domaine | est un domaine pour | Domaine | |
a pour univers | est un univers pour | Univers | |
a pour source de donnée | est une source de donnée pour | Database | |
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
utilise | est utilisé par | Concept | |
Database | |||
| fait appel à | fait appel à | Application | |
| fait appel à | fait appel à | ||
| est un usage source pour | a pour usage source | Flux de données Traitement de données | |
est un usage destination pour | a pour usage destination | ||
OpenDataSet | Liens logiques | ||
| a pour domaine | est un domaine pour | Domaine | |
a pour univers | est un univers pour | Univers | |
a pour source de donnée | est une source de donnée pour | Database | |
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
utilise | est utilisé par | Concept | |
Database | |||
fait appel à | est appelé par | Application | |
est appelé par | fait appel à | ||
| est un usage source pour | a pour usage source | Flux de données | |
est un usage destination pour | a pour usage destination | ||
Ecran | Liens logiques | ||
| a pour domaine | est un domaine pour | Domaine | |
a pour univers | est un univers pour | Univers | |
a pour source de donnée | est une source de donnée pour | Database | |
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
utilise | est utilisé par | Concept | |
Database Modèle Répertoire Equipement | |||
fait appel à | est appelé par | Application | |
est appelé par | fait appel à | ||
| est un usage source pour | a pour usage source | Flux de données | |
est un usage destination pour | a pour usage source | ||
Fonctionnalité | Liens logiques | ||
| a pour domaine | est un domaine pour | Domaine | |
a pour univers | est un univers pour | Univers | |
a pour source de donnée | est une source de donnée pour | Database | |
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
utilise | est utilisé par | Concept | |
Database Modèle Répertoire Equipement | |||
fait appel à | est appelé par | Application | |
est appelé par | fait appel à | ||
| est un usage source pour | a pour usage source | Flux de données | |
est un usage destination pour | a pour usage destination | ||
Tableau de bord | Liens logiques | ||
| a pour domaine | est un domaine pour | Domaine | |
a pour univers | est un univers pour | Univers | |
a pour source de donnée | est une source de donnée pour | Database | |
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
utilise | est utilisé par | Concept | |
Database | |||
est appelé par | fait appel à | Application | |
fait appel à | est appelé par | ||
est un usage source pour | a pour usage destination | Flux de données | |
est un usage destination pour | a pour usage destination | ||
Rapport | Liens logiques | ||
| a pour domaine | est un domaine pour | Domaine | |
a pour univers | est un univers pour | Univers | |
a pour source de donnée | est une source de donnée pour | Database | |
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physique | |||
utilise | est utilisé par | Concept | |
Database | |||
fait appel à | est appelé par | Application | |
est appelé par | fait appel à | ||
est un usage source pour | a pour usage source | Flux de données | |
est un usage destination pour | a pour usage destination | ||
Processus | Liens logiques | ||
| a pour domaine | est un domaine pour | Domaine | |
a pour univers | est un univers pour | Univers | |
a pour source de donnée | est une source de donnée pour | Database | |
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
utilise | est utilisé par | Concept | |
Database | |||
| fait appel à | est appelé par | Application Tableau de bord Ecran Algorithme Dataset Open Dataset Rapport Fonctionnalité Usage Processus Champ usage Composant | |
| est appelé par | fait appel à | ||
est un usage source pour | a pour usage source | Flux de données Traitement de données | |
est un usage destination pour | a pour usage destination | ||
Usage | Liens logiques | ||
| a pour domaine | est un domaine pour | Domaine | |
a pour univers | est un univers pour | Univers | |
a pour source de donnée | est une source de donnée pour | Database | |
est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
utilise | est utilisé par | Concept | |
Database | |||
| fait appel à | est appelé par | Application Tableau de bord Ecran Algorithme Dataset Open Dataset Rapport Fonctionnalité Usage Processus Champ usage Composant | |
| est appelé par | fait appel à | ||
est un usage source pour | a pour usage source | Flux de données Traitement de données | |
est un usage destination pour | a pour usage destination | ||
Champ | Liens logiques | ||
a pour domaine | est un domaine pour | Domaine | |
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
utilise | est utilisé par | Concept | |
Database | |||
fait appel à | est appelé par | Application | |
est appelé par | fait appel à | ||
| est un usage source pour | a pour usage source | Flux Traitement | |
Composant | Liens logiques | ||
| a pour domaine | est un domaine pour | Domaine | |
| est lié à | est lié à | Tous les objets de DataGalaxy | |
Liens physiques | |||
utilise | est utilisé par | Concept | |
Database | |||
fait appel à | est appelé par | Application | |
est appelé par | fait appel à | ||
